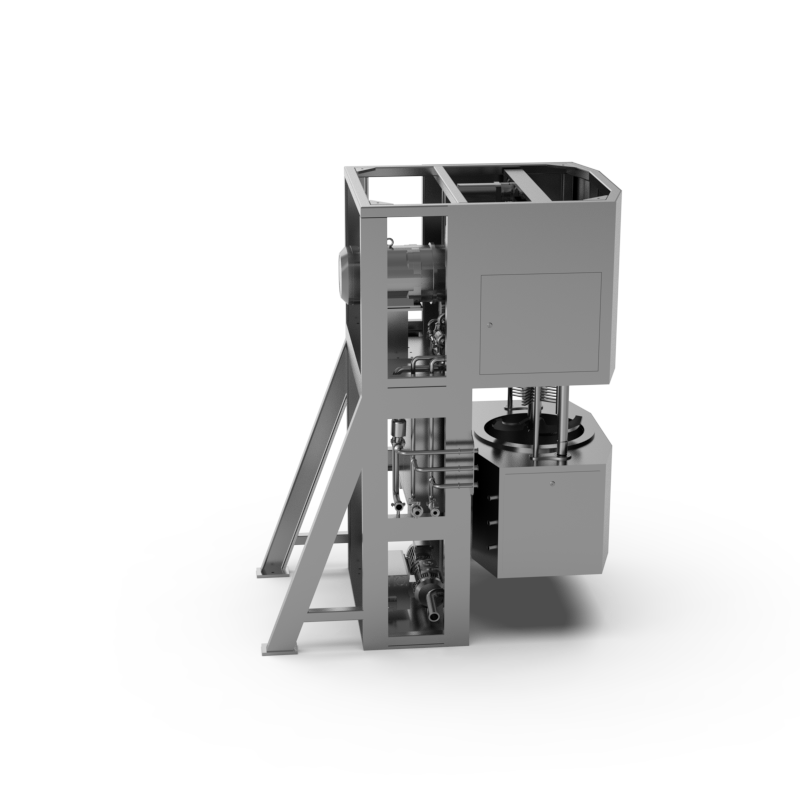

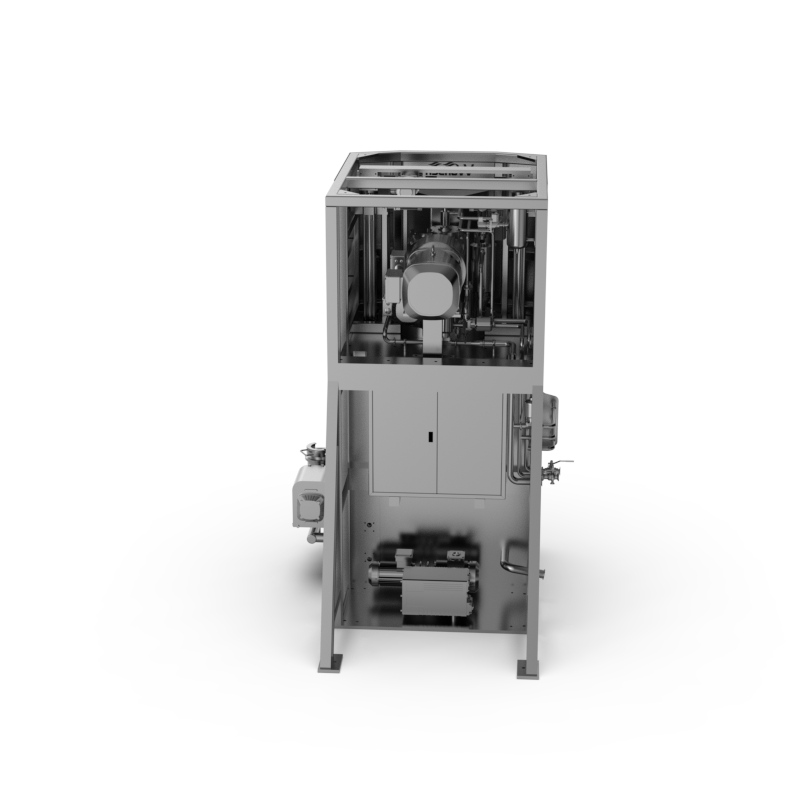

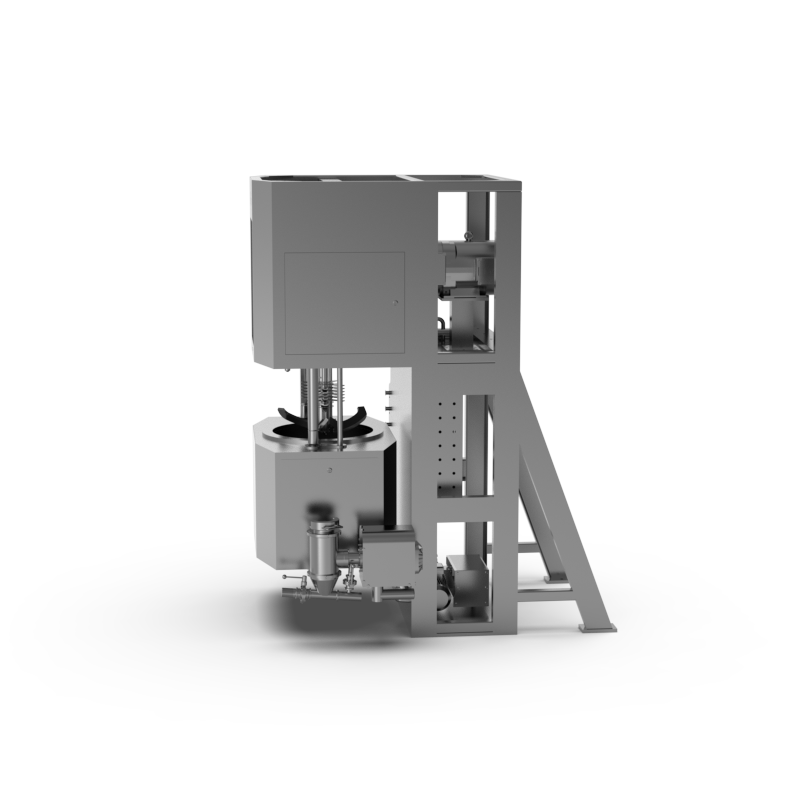

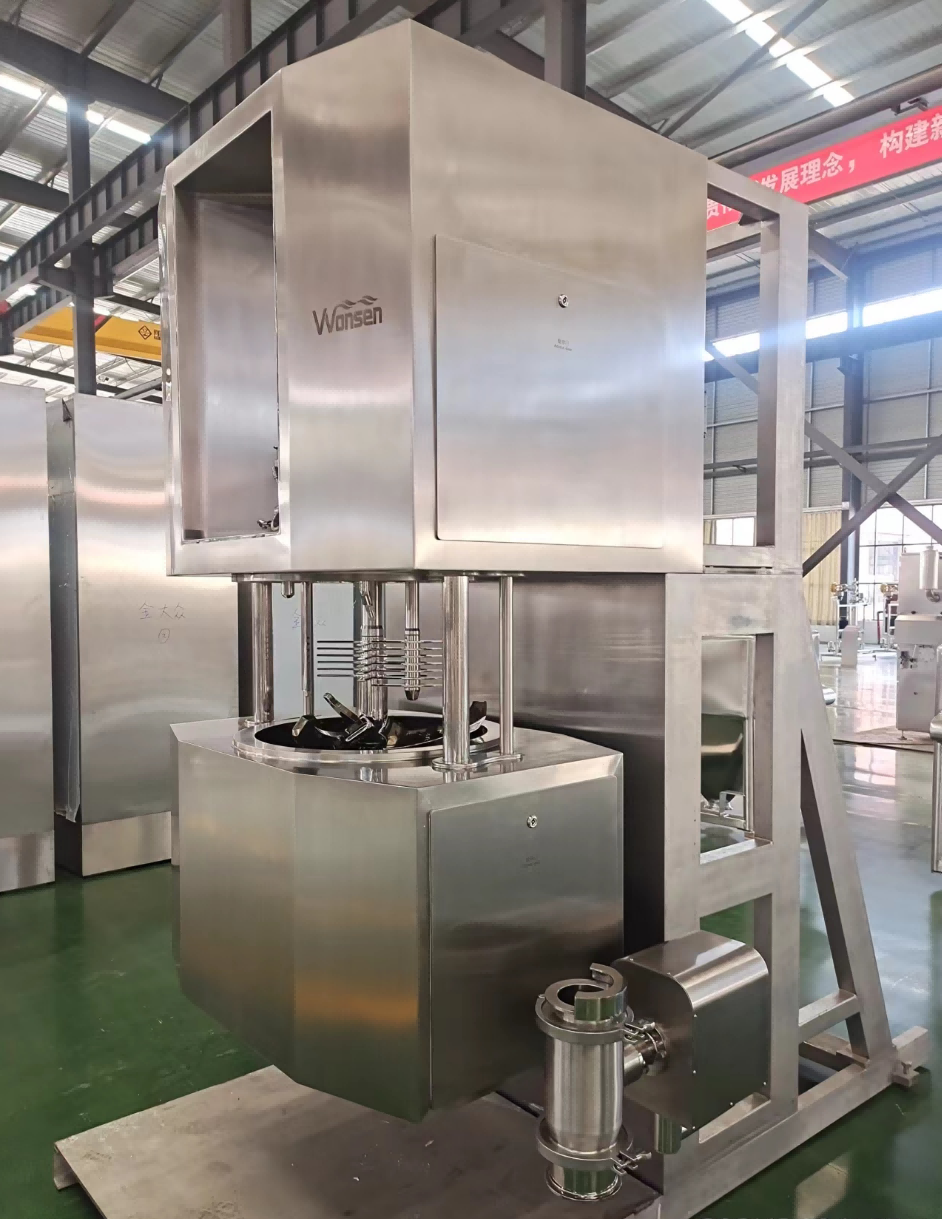

Granulador mezclador rápido de tipo húmedo con accionamiento superior
- Wonsen
- Porcelana
- 120 días
- Fuerte
El granulador mezclador rápido de accionamiento superior para uso en húmedo adopta el método de accionamiento superior, colocando la transmisión y el sellado en la parte superior del equipo para evitar que el agua, el material o el polvo se filtren en el mecanismo de accionamiento. Al añadir una bomba de vacío y una camisa de calentamiento para lograr el secado al vacío, un solo equipo puede completar los procesos de mezcla, granulación, secado y molienda cónica. El equipo permite la alimentación y descarga con contención. Es completamente hermético y sin fugas durante el proceso de trabajo. Es adecuado para la producción de materiales altamente activos y es un equipo de proceso importante en la producción de preparaciones sólidas.
Principio de funcionamiento:
El proceso comienza con la introducción de los materiales en el recipiente de mezcla mediante vacío o alimentación manual. La mezcla en seco se realiza activando la paleta mezcladora. A continuación, se pulveriza el aglutinante, formando gránulos húmedos gracias a la acción de la paleta y la cuchilla granuladora. Posteriormente, los gránulos húmedos se secan en un entorno de vacío con calentamiento mediante la camisa. Finalmente, los gránulos secos se descargan y se procesan para obtener partículas uniformes.
Características:
1. Versátil: Sustituye a los métodos tradicionales de granulación húmeda, ofreciendo múltiples funciones.
2. El accionamiento montado en la parte superior evita fugas de material, lo que garantiza un funcionamiento suave.
3. Funcionalidad todo en uno: Mezcla, granulación, secado y clasificación en una sola unidad.
4. Su diseño de montaje en pared separa las zonas limpias de las técnicas para facilitar el mantenimiento.
5. Equipado con sistema de limpieza automática CIP.
6. Excelente sellado: Alcanza el nivel de contención OEB5.
7. Estructura antiexplosiva de alta presión de 12 bares (opcional).
Parámetro técnico:
Modelo THG6/12 THG-100 THG-200 THG-300 THG-400 THG-500 THG-600 THG-800 Volumen (L) 6/12 100 200 300 400 500 600 800 Capacidad de producción (kg/lote) 1-5 15-40 30-80 45-120 60-160 75-200 90-240 120-320 Potencia de mezcla (kW) 2.2 11 22 30 30 37 45 55 Velocidad de mezcla (rpm) 40-700 15-250 15-200 10-175 10-160 10-150 10-145 8-130 Potencia de granulación (kW) 1.1 4 5.5 7.5 7.5 7.5 7.5 11 Velocidad de granulación (rpm) 300-2000 Potencia del molino de cono húmedo (kW) - 2.2 3 4 4 5.5 5.5 5.5 Velocidad del molino de cono húmedo (rpm) - 300-900 Potencia del molino de cono seco (kW) - 1.1 3 3 3 4 4 4 Velocidad del molino de cono seco (rpm) - 300-1400 Consumo de aire comprimido (m³/min) 0,4 0,5 0,5 0,7 0,7 0,7 1 1 Presión del aire comprimido (MPa) 0,3-0,6 0,6-0,8
Principio de funcionamiento:
El proceso comienza con la introducción de los materiales en el recipiente de mezcla mediante vacío o alimentación manual. La mezcla en seco se realiza activando la paleta mezcladora. A continuación, se pulveriza el aglutinante, formando gránulos húmedos gracias a la acción de la paleta y la cuchilla granuladora. Posteriormente, los gránulos húmedos se secan en un entorno de vacío con calentamiento mediante la camisa. Finalmente, los gránulos secos se descargan y se procesan para obtener partículas uniformes.
Características:
1. Versátil: Sustituye a los métodos tradicionales de granulación húmeda, ofreciendo múltiples funciones.
2. El accionamiento montado en la parte superior evita fugas de material, lo que garantiza un funcionamiento suave.
3. Funcionalidad todo en uno: Mezcla, granulación, secado y clasificación en una sola unidad.
4. Su diseño de montaje en pared separa las zonas limpias de las técnicas para facilitar el mantenimiento.
5. Equipado con sistema de limpieza automática CIP.
6. Excelente sellado: Alcanza el nivel de contención OEB5.
7. Estructura antiexplosiva de alta presión de 12 bares (opcional).
Parámetro técnico:
| Modelo | THG6/12 | THG-100 | THG-200 | THG-300 | THG-400 | THG-500 | THG-600 | THG-800 |
| Volumen (L) | 6/12 | 100 | 200 | 300 | 400 | 500 | 600 | 800 |
| Capacidad de producción (kg/lote) | 1-5 | 15-40 | 30-80 | 45-120 | 60-160 | 75-200 | 90-240 | 120-320 |
| Potencia de mezcla (kW) | 2.2 | 11 | 22 | 30 | 30 | 37 | 45 | 55 |
| Velocidad de mezcla (rpm) | 40-700 | 15-250 | 15-200 | 10-175 | 10-160 | 10-150 | 10-145 | 8-130 |
| Potencia de granulación (kW) | 1.1 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 11 |
| Velocidad de granulación (rpm) | 300-2000 | |||||||
| Potencia del molino de cono húmedo (kW) | - | 2.2 | 3 | 4 | 4 | 5.5 | 5.5 | 5.5 |
| Velocidad del molino de cono húmedo (rpm) | - | 300-900 | ||||||
| Potencia del molino de cono seco (kW) | - | 1.1 | 3 | 3 | 3 | 4 | 4 | 4 |
| Velocidad del molino de cono seco (rpm) | - | 300-1400 | ||||||
| Consumo de aire comprimido (m³/min) | 0,4 | 0,5 | 0,5 | 0,7 | 0,7 | 0,7 | 1 | 1 |
| Presión del aire comprimido (MPa) | 0,3-0,6 | 0,6-0,8 | ||||||
